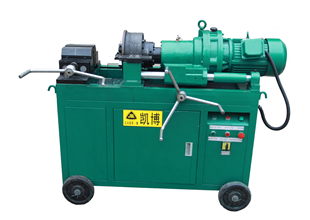

Sistema de empalme de barras de refuerzo de rosca cónica
1. Cortar el extremo de la barra de refuerzo; 2. Rosca cónica de corte de extremo de barra; 3. Empalme re…
Empalme de manguito forjado en frío para barras de refuerzo acanaladas
Descripción del producto
Modelo YJ32 / YJ40
Capacidad de trabajo 16-40 mm
Velocidad de trabajo 120-250 piezas / 8 horas

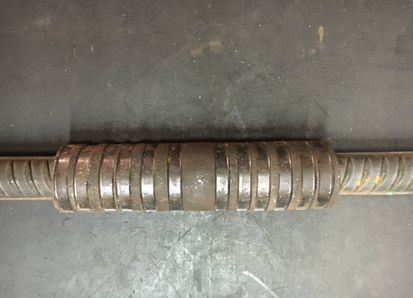

Empalme de manguito forjado en frío para barras de refuerzo acanaladas

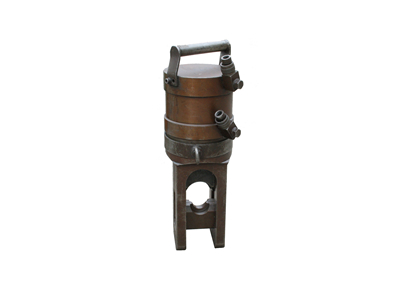

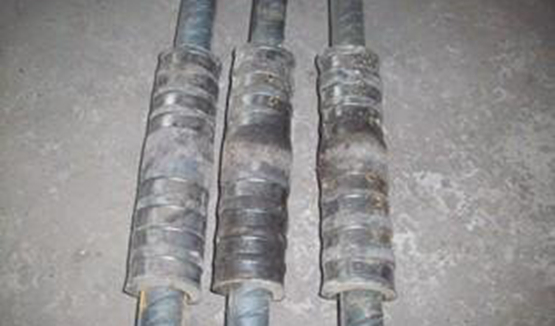

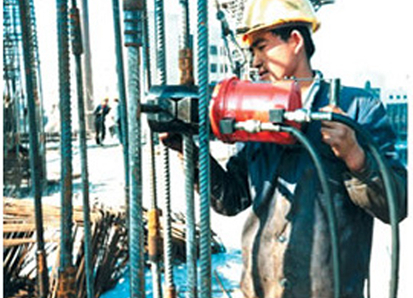

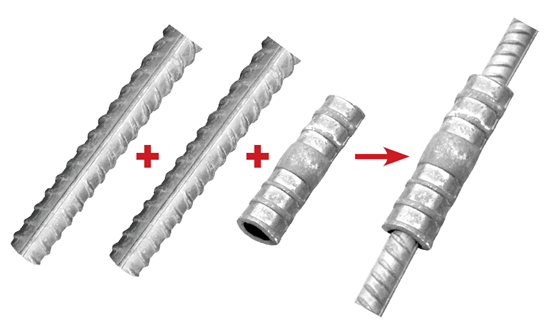

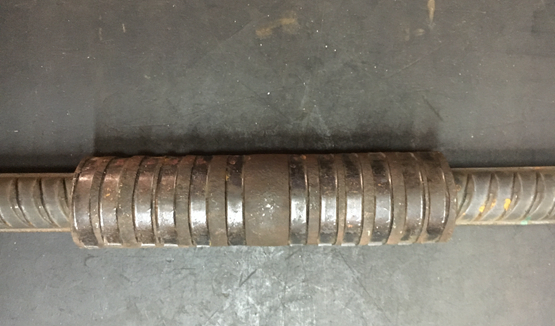

Al adoptar la máquina de prensado especial para presionar el acoplador lateralmente, el acoplador de acero se deforma plásticamente y se combina estrechamente con la barra de refuerzo nervada y, por lo tanto, se realiza el empalme de las barras de refuerzo.

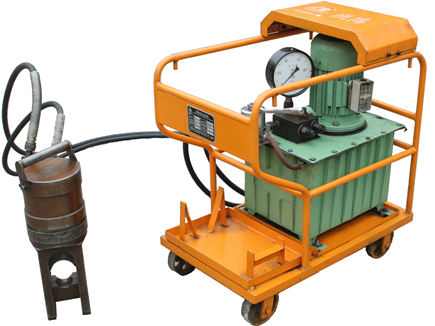

Especificación técnica - Machie de forja en frío
| ÍT | YJ32 | YJ40 |
| Diámetro de la barra de refuerzo | 16-32 mm | 32-40 mm |
| Velocidad | 150-250 piezas / 8 horas | 120-180 piezas / 8 horas |
| Max. presión | 30-50MPa | 40-60 MPa |
| Potencia nominal | 2,2 kilovatios | 2,2 kW |
| Voltaje | 380V | 380V |
| Peso total | 170 kg | 180 KILOGRAMOS |
| Dimensión | 900X800X900 | 900X800X900 |

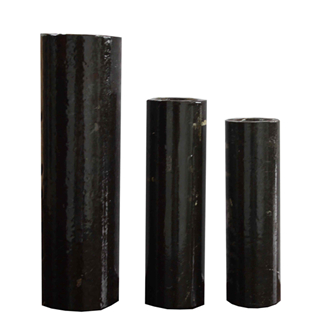

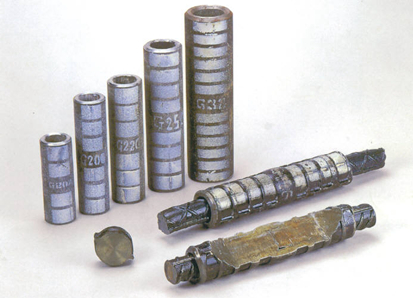

Especificaciones técnicas: acoplador de forja en frío
| Modelo | OD (milímetro) | Espesor (mm) | Longitud (mm) | Peso (kilogramo) |
| G16 | 30 | 5,0 | 110 | 0.339 |
| G18 | 32 | 5,0 | 115 | 0.383 |
| G20 | 36 | 6.0 | 120 | 0.533 |
| G22 | 40 | 6.5 | 140 | 0,752 |
| G25 | 45 | 7.3 | 150 | 1.018 |
| G28 | 50 | 8.0 | 168 | 1.392 |
| G32 | 56 | 9.0 | 192 | 2.003 |
| G36 | 63 | 10,5 | 216 | 2.936 |
| G 38 | 66 | 11 | 228 | 3.402 |
| G40 | 70 | 11,5 | 240 | 3.982 |
Ventajas tecnicas
1) Alta resistencia al empalme, que podría ejercer la máxima resistencia a la tracción y a la compresión de la barra de refuerzo, podría satisfacer los requisitos estipulados en el estándar chino JGJ107, estándar estadounidense UBC1997, estándar británico BS8110, estándar francés NF-35-20-1, estándar alemán DIN1045 , ISO15835 y otros requisitos de las normas pertinentes;

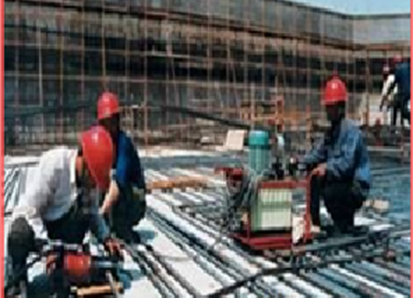

2) Fácil de operar y mantener, sin necesidad de técnicos, empalme rápido en el sitio de construcción;
3) Baja capacidad de energía, sin restricciones de capacidad de energía en el sitio de construcción;
4) Respetuoso con el medio ambiente, seguro, sin restricciones ambientales y climáticas.
5) Empalme de tensión total, rotura de la barra bajo pruebas de tracción.
6) De bajo costo de compra, mantenimiento y reparación.
7) Fabricado bajo estricto plan de aseguramiento de calidad ISO 9001.
